Pour profiter pleinement de votre appareil, il est essentiel d'effectuer correctement le branchement des fils de couleurs de votre autoradio. Pour y parvenir, vous devrez apprendre à identifier la couleur des fils qu'il y a derrière votre autoradio. Dans cet article, PackAuto vous explique comment procéder.
Identifier la couleur des fils de votre autoradio
Il existe différents types de fils pour effectuer le branchement de votre autoradio. PackAuto vous aide à les identifier.
L'alimentation
La prise noire (numéro 1 sur l’illustration ci-dessus) est celle de l'alimentation de votre autoradio. Elle est composée de plusieurs fils aux couleurs différentes ayant chacun un rôle bien précis :
- Bleu : Il est chargé d’alimenter en électricité les antennes radio et GPS de votre autoradio.
- Orange : Ce fil permet de gérer le taux de luminosité de votre autoradio. Sans lui, l'écran de votre poste ne pourrait pas s’allumer.
- Jaune : C’est un fil en charge de la gestion de la mémoire de votre autoradio.
- Rouge : Ce fil se charge de l’alimentation de votre autoradio. S’il est défectueux votre poste ne pourra pas s’allumer.
- Noir : Il se charge de la masse et vous alertera en cas de fuites de courant électrique.
Le haut-parleur
La prise marron (numéro 2) est la prise des hauts-parleurs de votre autoradio. Tout comme la prise d’alimentation, elle est composée de nombreux fils :
- Blanc : Ce fil est connecté à l’haut-parleur gauche.
- Gris : Il est relié à l’haut-parleur avant droit.
- Vert : Ce fil est branché à l’haut-parleur arrière gauche.
- Violet : Il est relié à l’haut-parleur arrière droit.
L’antenne
L’adaptateur (numéro 3) vous facilite les branchements de l’antenne d’origine à un nouvel autoradio. Il vous sera utile si vous disposez d’un modèle d’antenne rare ou vieux. Il est essentiel pour le bon fonctionnement de votre autoradio car il aide à capter les signaux FM ou AM.
L'amplificateur
L'amplificateur (numéro 4) joue deux rôles. Il vous permet, d’une part, d’augmenter la puissance sonore de votre autoradio sans aucune distorsion. Et d'autre part, d’augmenter la qualité sonore de votre poste. En d’autres termes, vous pourrez baisser ou augmenter le son de votre autoradio tout en discernant correctement chaque son de votre musique préférée.
Conseil de PackAuto : comment effectuer les branchements de son autoradio ?
Avant de brancher votre autoradio, il est important d’adopter quelques réflexes. Voici quelques conseils de PackAuto :
- Lisez la notice d’installation de votre poste : Même si la norme ISO vous facilite le travail, il est tout de même primordial de consulter votre notice d’installation afin d’éviter tout mauvais branchement.
- Séparer chaque fils avec un ruban adhésif : Manipuler plusieurs fils à la fois n’est pas de tout repos ! Pour ne pas vous tromper dans les branchements, nous vous recommandons de séparer chaque fils avec du ruban adhésif pour pouvoir sélectionner plus facilement le fil de votre choix.
- Munissez-vous d’un multimètre : Il est souvent conseillé d’utiliser un multimètre lorsque vous branchez votre autoradio. Le multimètre vous permettra de tester votre poste et vérifier si tous les branchements sont en ordre.
Les câbles d'adaptateur
Les câbles d’adaptateur pour autoradio vous facilitent les branchements de l’antenne d'origine à votre poste. Il est généralement utilisé lorsque la prise pour l’antenne du toit ne correspond pas à celle de votre autoradio. Sans antenne, votre autoradio ne fonctionnera pas, c’est pourquoi il est essentiel d’avoir l’adaptateur qui convient pour pouvoir utiliser votre autoradio comme bon vous semble. Pour brancher votre autoradio, il faut tout d’abord savoir s’ils disposent de câbles connecteurs ISO ou Fakra :
- ISO : ISO 10487 est une norme internationale appliquée depuis 1992. Elle consiste à rendre universel le schéma de branchement d’un poste autoradio. Elle permet donc aux automobilistes de remplacer et d’installer plus rapidement un nouveau poste autoradio dans un véhicule.
- Fakra : Fachkreis Automobil est une norme venant tout droit d’Allemagne. Elle s’applique aux autoradios de véhicules allemands comme BMW, Volkswagen, Mercedes, Opel ou encore Audi. Elle peut également s’appliquer à des autoradios de marques allemandes comme Blaupunkt par exemple.

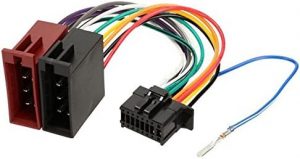

Pour votre autoradio Pioneer
Nous vous recommandons, le câble ISO de haute qualité de la marque TechExpert. Il s’agit d’une marque française proposant des connecteurs 16 Broches de dimensions 23 x 10 millimètres et garantis 3 ans. Cette marque est utilisée pour des autoradios de la marque Pioneer. Il est d’ailleurs compatible avec l’intégralité des modèles de la série :
- DEH
- DEH-P
- DEH-X
- AVH-X
- AV
- FH-X
- MVH
- MVH-AV
- MVH-X
- AVIC
- AVIC-F
- AVIC-X
- AVIC-Z.

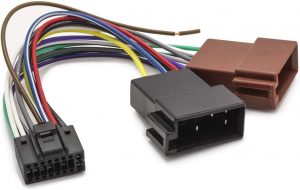

Pour votre autoradio JVC
Ce câble de la marque Adapter Universe est compatible avec tous les véhicules ayant des connecteurs DIN ISO. Il s’agit d’un connecteur 16 broches de dimensions 22 x 10 millimètres avec un câble d’une longueur de 16 centimètres. Il convient à tous les modèles ci-dessous de la marque JVC :
- KDADV
- KD-AV
- KD-AVX
- KD-DV
- KD-F
- KD-FX
- KD-LH
- KD-LHX
- KD-LX
- KD-MD
- KD-MX
- KD-NX
- KD-R
- KD-RX
- KD-SH
- KD-SHX
- KD-X
- KS-LX
- KW-ADV
- KW-AVX
- KW-NSX
- KW-NT
- KW-NX

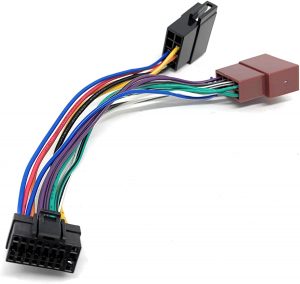

Pour votre autoradio Alpine
Garanti deux ans, ce câble ISO à 16 branches de dimensions 18.2 x 8.6 x 1 centimètres est compatible avec les modèles Alpine des séries : CDA, CDE, CDE-W, CDM, DVA, IDA, TDA. Il sera idéal si vous souhaitez brancher votre autoradio à l’antenne d’origine de votre véhicule. En cas de problèmes, n’hésitez pas à consulter un professionnel.

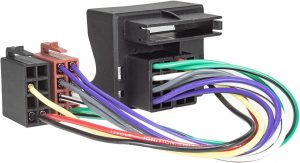

Pour votre Peugeot
Si vous possédez une Peugeot 206, 207 ou 307, alors ce câble est fait pour vous ! Les câbles adaptateurs radio Tomzz vous aident à connecter facilement et rapidement votre nouveau poste à la fiche de raccordement spécifique au véhicule. Il s’agit d’un connecteur ISO de 16 branches convenant à tous les véhicules ci-dessous :
- Peugeot 107 à partir de 2012.
- Peugeot 207 de 2006 à 2012.
- Peugeot 208 à partir de 2012.
- Peugeot 307 de 2004 à 2007.
- Peugeot 308 à partir de 2007.
- Peugeot 407 à partir de 2004.
- Peugeot 607 à partir de 2005.
- Peugeot 807 à partir de 2004.
- Peugeot 3008 à partir de 2009.
- Peugeot 5008 à partir de 2009.
- Peugeot Expert à partir de 2007.
- Peugeot Partner à partir de 2008.
- Peugeot RCZ à partir de 2009.

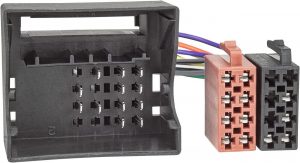

Pour votre Renault
Ce câble est parfait pour votre autoradio si vous possédez une Renault Clio 3. Dans le détail, c’est un câble adaptateur ISO de 16 branches de la marque Tomzz. Il est compatible avec de nombreux véhicules de la gamme Renault à savoir : la Renault Laguna, la Twingo 2 la Scenic, la Grande Scenic Koleos (à partir de 2009), la Megane 3 (2008-2012) et enfin la Clio (2009-2013)
FAQ
Si votre autoradio ne mémorise rien, alors il est fortement possible que vous ayez mal effectué le branchement de votre autoradio, plus précisément que les fils rouges et jaunes aient été intervertis.
Si votre poste ne s’allume pas, il est fortement possible que le fil rouge de votre autoradio soit défectueux ou mal branché. Si c’est le cas, votre poste ne pourra pas s’alimenter en électricité.
Si vous possédez un autoradio neuf et que ce dernier surchauffe, il s’agit souvent d’un mauvais branchement ou de fils défectueux au niveau des hauts parleurs.
Conclusion
Il est essentiel de connaître l’emplacement de chaque fil pour effectuer correctement le branchement de votre autoradio. Cela pourrait vous être utile si vous souhaitez démonter votre autoradio ou si votre poste est défectueux. Vous pourrez ainsi identifier le problème plus rapidement. Si vous souhaitez plus d’informations sur votre autoradio, vous pouvez vous rendre sur le site du fournisseur ou bien, consultez un professionnel dans un magasin spécialisé (Norauto, Feu Vert, etc.) ou dans un garage.
